Структура набора критериев

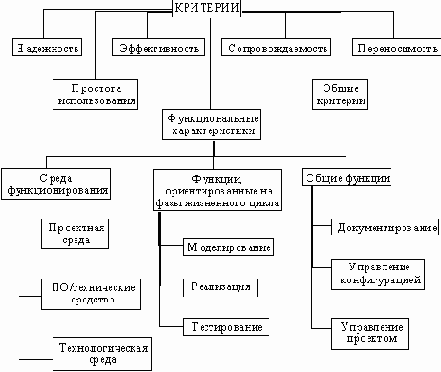

Рисунок 4.3. Структура набора критериев
- соответствие стандартам технологической среды. Такие стандарты касаются языка, базы данных, репозитория, коммуникаций, графического интерфейса пользователя, документации, разработки, управления конфигурацией, безопасности, стандартов обмена информацией и интеграции по данным, по управлению и по пользовательскому интерфейсу.
- совместимость с другими средствами. Способность к взаимодействию с другими средствами, включая непосредственный обмен данными (примерами таких средств являются текстовые процессоры, базы данных и другие CASE-средства). Возможность преобразования репозитория или его части в стандартный формат для обработки другими средствами.
- поддерживаемая методология. Набор методов и методик, поддерживаемых CASE-средством. Примерами являются структурный или объектно-ориентированный анализ и проектирование.
- поддерживаемые языки. Все языки, используемые CASE-средством. Примерами таких языков являются языки программирования (Кобол, Ада, С), языки баз данных и языки запросов (DDL, SQL), графические языки (Postscript, HPGL), языки спецификации проектных требований и интерфейсы операционных систем (языки управления заданиями).
- Моделирование:
Данные критерии определяют способность выполнения функций, необходимых для спецификации требований к ПО и преобразованию их в проект:- построение диаграмм. Возможность создания и редактирования диаграмм различных типов, представляющих интерес для пользователя. Наиболее распространенные типы диаграмм описаны в разделе 2.
- графический анализ. Возможность анализа графических объектов, а также хранения и представления проектной информации в графическом представлении. В большинстве случаев графические анализаторы интегрированы со средствами построения диаграмм.
- ввод и редактирование спецификаций требований и проектных спецификаций. К спецификациям такого рода относятся описания функций, данных, интерфейсов, структуры, качества, производительности, технических средств, среды, затрат и графиков.
- язык спецификации требований и проектных спецификаций.
Возможность импорта, экспорта и редактирования спецификаций с использованием формального языка. - моделирование данных. Возможность ввода и редактирования информации, описывающей элементы данных системы и их отношения.
- моделирование процессов. Возможность ввода и редактирования информации, описывающей процессы системы и их отношения.
- проектирование архитектуры ПО. Проектирование логической структуры ПО - структуры модулей, интерфейсов и др.
- имитационное моделирование. Возможность динамического моделирования различных аспектов функционирования системы на основе спецификаций требований и/или проектных спецификаций, включая внешний интерфейс и производительность (например, время отклика, коэффициент использования ресурсов и пропускную способность).
- прототипирование. Возможность проектирования и генерации предварительного варианта всей системы или ее отдельных компонент на основе спецификаций требований и/или проектных спецификаций. Прототипирование в основном касается внешнего пользовательского интерфейса и осуществляется при непосредственном участии пользователей.
- генерация экранных форм. Возможность генерации экранных форм на основе спецификаций требований и/или проектных спецификаций.
- возможность трассировки. Возможность сквозного анализа функционирования системы от спецификации требований до конечных результатов (установления и отслеживания соответствий и связей между функциональными и другими внешними требованиями к ИС, техническими решениями и результатами проектирования). Прямая трассировка (проверка учета всех требований) и обратная трассировка (поиск проектных решений, не связанных ни с какими внешними требованиями).
- синтаксический и семантический контроль проектных спецификаций. Контроль синтаксиса диаграмм и типов их элементов, контроль декомпозиции функций, проверка спецификаций на полноту и непротиворечивость.
- другие виды анализа. Конкретные дополнительные виды анализа могут включать алгоритмы, потоки данных, нормализацию данных, использование данных, пользовательский интерфейс.
- автоматизированное проектирование отчетов.
- Реализация:
Реализация затрагивает функции, связанные с созданием исполняемых элементов системы (программных кодов) или модификацией существующей системы. Многие из перечисленных ниже критериев зависят от конкретных языков и включают следующие:- синтаксически управляемое редактирование. Возможность ввода и редактирования исходных кодов на одном или нескольких языках с одновременным синтаксическим контролем.
- генерация кода. Возможность генерации кодов на одном или нескольких языках на основе проектных спецификаций. Типы генерируемого кода могут включать обычный программный код, схему базы данных, запросы, экраны/меню.
- компиляция кода.
- конвертирование исходного кода. Возможность преобразования кода из одного языка в другой.
- анализ надежности. Возможность количественно оценивать параметры надежности ПО, такие, как количество ошибок и др.
- реверсный инжиниринг. Возможность анализа существующих исходных кодов и формирования на их основе проектных спецификаций.
- реструктуризация исходного кода. Возможность модификации формата и/или структуры существующего исходного кода.
- анализ исходного кода. Примерами такого анализа могут быть определение размера кода, вычисление показателей сложности, генерация перекрестных ссылок и проверка на соответствие стандартам.
- отладка. Типичные функции отладки - трассировка программ, выделение узких мест и наиболее часто используемых фрагментов кода и т.д.
- Тестирование:
Критерии тестирования включают следующие:- описание тестов. Типичные возможности включают генерацию тестовых данных, алгоритмов тестирования, требуемых результатов и т.д.
- фиксация и повторение действий оператора. Возможность фиксировать данные, вводимые оператором с помощью клавиатуры, мыши и т.д., редактировать их и воспроизводить в тестовых примерах.
- автоматический запуск тестовых примеров.
- регрессионное тестирование. Возможность повторения и модификации ранее выполненных тестов для определения различий в системе и/или среде.
- автоматизированный анализ результатов тестирования.
Типичные возможности включают сравнение ожидаемых и реальных результатов, сравнение файлов, статистический анализ результатов и др. - анализ тестового покрытия. Оснащенность средствами контроля исходного кода и анализ тестового покрытия. Проверяются, в частности, обращения к операторам, процедурам и переменным.
- анализ производительности. Возможность анализа производительности программ. Анализируемые параметры производительности могут включать использование центрального процессора, памяти, обращения к определенным элементам данных и/или сегментам кода, временные характеристики и т.д.
- анализ исключительных ситуаций в процессе тестирования.
- динамическое моделирование среды. В частности, возможность автоматически генерировать моделируемые входные данные системы.
- Общие функции:
Приведенные ниже критерии определяют функции CASE-средств, охватывающие всю совокупность фаз ЖЦ. Поддержка всех этих функций осуществляется посредством репозитория.- Документирование:
- редактирование текстов и графики. Возможность вводить и редактировать данные в текстовом и графическом формате.
- редактирование с помощью форм. Возможность поддерживать формы, определенные пользователями, вводить и редактировать данные в соответствии с формами.
- возможности издательских систем.
- поддержка функций и форматов гипертекста.
- соответствие стандартам документирования.
- автоматическое извлечение данных из репозитория и генерация документации по спецификациям пользователя.
- Управление конфигурацией:
- контроль доступа и изменений. Возможность контроля доступа на физическом уровне к элементам данных и контроля изменений. Контроль доступа включает возможности определения прав доступа к компонентам, а также извлечения элементов данных для модификации, блокировки доступа к ним на время модификации и помещения обратно в репозиторий.
- отслеживание модификаций. Фиксация и ведение журнала всех модификаций, внесенных в систему в процессе разработки или сопровождения.
- управление версиями. Ведение и контроль данных о версиях системы и всех ее коллективно используемых компонентах.
- учет состояния объектов конфигурационного управления.
Возможность получения отчетов о всех последовательных версиях, содержимом и состоянии различных объектов конфигурационного управления. - генерация версий и модификаций. Поддержка пользовательского описания последовательности действий, требуемых для формирования версий и модификаций, и автоматическое выполнение этих действий.
- архивирование. Возможность автоматического архивирования элементов данных для последующего использования.
- Управление проектом:
- управление работами и ресурсами. Контроль и управление процессом проектирования ИС в терминах структуры заданий и назначения исполнителей, последовательности их выполнения, завершенности отдельных этапов проекта и проекта в целом. Возможность поддержки плановых данных, фактических данных и их анализа. Типичные данные включают графики (с учетом календаря, рабочих часов, выходных и др.), компьютерные ресурсы, распределение персонала, бюджет и др.
- оценка. Возможность оценивать затраты, график и другие проектные параметры, вводимые пользователями.
- управление процедурой тестирования. Поддержка управления процедурами и программой тестирования, например, управления расписанием планируемых процедур, фиксация и запись результатов тестирования, генерация отчетов и т.д.
- управление качеством. Ввод соответствующих данных, их анализ и генерация отчетов.
- корректирующие действия. Поддержка управления корректирующими действиями, включая обработку сообщений о проблемных ситуациях.
