Начальная контекстная диаграмма

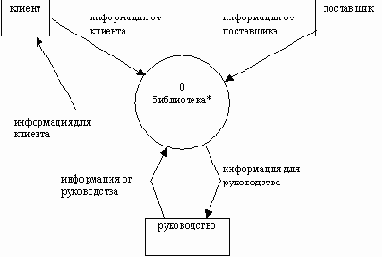

Рисунок 2.42. Начальная контекстная диаграмма


Список событий строится в виде матрицы (ELM) и описывает различные действия внешних сущностей и реакцию ИС на них. Эти действия представляют собой внешние события, воздействующие на библиотеку. Различают следующие типы событий:

АббревиатураТип

NCНормальное управление
NDНормальные данные
NCDНормальное управление/данные
TCВременное управление
TDВременные данные
TCDВременное управление/данные

Все действия помечаются как нормальные данные. Эти данные являются событиями, которые ИС воспринимает непосредственно, например, изменение адреса клиента, которое должно быть сразу зарегистрировано. Они появляются в DFD в качестве содержимого потоков данных.

Матрица списка событий имеет следующий вид:

№ОписаниеТипРеакция1

2345678

Клиент желает стать членом библиотекиNDРегистрация клиента в качестве члена библиотеки
Клиент сообщает об изменении адресаNDРегистрация измененного адреса клиента
Клиент запрашивает аренду фильмаNDРассмотрение запроса
Клиент возвращает фильмNDРегистрация возврата
Руководство предоставляет полномочия новому поставщикуNDРегистрация поставщика
Поставщик сообщает об изменении адресаNDРегистрация измененного адреса поставщика
Поставщик направляет фильм в библиотекуNDПолучение нового фильма
Руководство запрашивает новый отчетNDФормирование требуемого отчета для руководства

Для завершения анализа функционального аспекта поведения системы строится полная контекстная диаграмма, включающая диаграмму нулевого уровня. При этом процесс "библиотека" декомпозируется на 4 процесса, отражающие основные виды административной деятельности библиотеки. Существующие "абстрактные" потоки данных между терминаторами и процессами трансформируются в потоки, представляющие обмен данными на более конкретном уровне. Список событий показывает, какие потоки существуют на этом уровне: каждое событие из списка должно формировать некоторый поток (событие формирует входной поток, реакция - выходной поток).
Один "абстрактный" поток может быть разделен на более чем один "конкретный" поток.

Потоки на диаграмме верхнего уровняПотоки на диаграмме нулевого уровня
Информация от клиентаДанные о клиенте, Запрос об аренде
Информация для клиентаЧленская карточка, Ответ на запрос об аренде
Информация от руководстваЗапрос отчета о новых членах, Новый поставщик, Запрос отчета о поставщиках, Запрос отчета об аренде, Запрос отчета о фильмах
Информация для руководстваОтчет о новых членах, Отчет о поставщиках, Отчет об аренде, Отчет о фильмах
Информация от поставщикаДанные о поставщике, Новые фильмы
На приведенной DFD (рисунок 2.43) накопитель данных "библиотека" является глобальным или абстрактным представлением хранилища данных.

Анализ функционального аспекта поведения системы дает представление об обмене и преобразовании данных в системе. Взаимосвязь между "абстрактными" потоками данных и "конкретными" потоками данных на диаграмме нулевого уровня выражается в диаграммах структур данных (рисунок 2.44).

На фазе анализа строится глобальная модель данных, представляемая в виде диаграммы "сущность-связь" (рисунок 2.45).

Между различными типами диаграмм существуют следующие взаимосвязи:


  • ELM-DFD: события - входные потоки, реакции - выходные потоки
  • DFD-DSD: потоки данных - структуры данных верхнего уровня
  • DFD-ERD: накопители данных - ER-диаграммы
  • DSD-ERD: структуры данных нижнего уровня - атрибуты сущностей


На фазе проектирования архитектуры строится предметная модель. Процесс построения предметной модели включает в себя:


  • детальное описание функционирования системы;
  • дальнейший анализ используемых данных и построение логической модели данных для последующего проектирования базы данных;
  • определение структуры пользовательского интерфейса, спецификации форм и порядка их появления;
  • уточнение диаграмм потоков данных и списка событий, выделение среди процессов нижнего уровня интерактивных и неинтерактивных, определение для них миниспецификаций.
