пХЯ.6-5. Пример анализа и синтеза в процессе декомпозиции

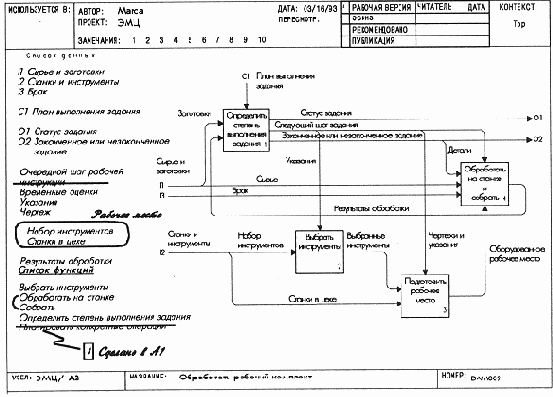

в SADT анализ объектов системы оказывает важнейшее влияние на анализ функций. Когда декомпозиция выполнена таким способом, полученные блоки диаграммы активизируются главным образом благодаря дугам управления. Следовательно, дуги управления влияют на качество и обоснованность результирующей декомпозиции. На Рисунок 6-5 видно, что информация, содержащаяся в документах, связанных с очередным шагом рабочей инструкции, используется рабочим при выборе инструментов. Если бы это было не так, дуга очередной шаг рабочей инструкции могла бы не быть дугой управления, а действие выбрать инструменты могло бы не представлять функцию.
Правило "от трех до шести" блоков на одной диаграмме - тоже уникальная особенность SADT. Хорошо известно, что мощность краткосрочной памяти человека ограничена восприятием примерно семи категорий, каждая из которых может содержать около семи отдельных единиц информации. SADT придерживается консервативной точки зрения, разрешая в качестве верхнего предела шесть блоков - по одному на категорию. Имя блока и его граничные дуги представляют собой единицы информации, помещаемые в категории в процессе чтения диаграммы. Таким образом, SADT-диаграммы создаются так, чтобы не подвергать испытанию пределы краткосрочной памяти человека. Однако способности к запоминанию у различных людей различны. Наш опыт показывает, что диаграммы из 4-5 блоков с не более чем пятью дугами, касающимися каждого блока, приближаются к оптимальным по объему информации, которые можно быстро донести до широкой аудитории.
